一.產品概述

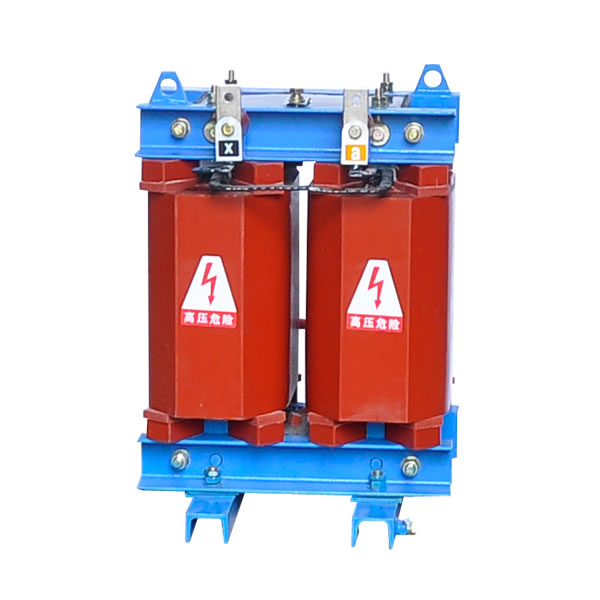

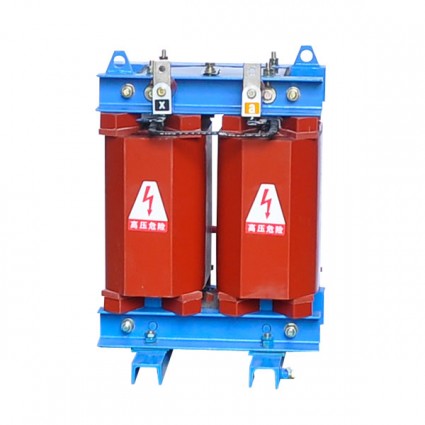

單相變壓器DC10-15KVA系專為高壓開關柜配套設計。采用了特殊結構，在滿足標準各項性能參數指標前提下，對外形尺寸進行優化設計，完全滿足高壓側開關柜、環網柜，中置柜的安裝要求，是目前理想的配套變壓器。

二.性能特點

1， 可直接深入負荷中心，阻燃、防暴、不污染環境、防火等級高。

2， 采用環氧樹脂澆注，機械強度高，承受短路能力強，運行安全可靠。
3， 低損耗、節能效果顯著，比同容量三相干式變壓器降低損耗40%左右。
4， 噪音低，體積小，重量輕，占用空間少，安裝簡便，免維護。
5， 局部放電量接近于零，絕緣水平高。
6， 溫升設計特別低，產品使用壽命長。

三.執行標準

IEC726干式電力變壓器

GB 1094.1- 2013電力變壓器

GB／Tl0228 -2015干式電力變壓器技術參數和要求

GB 1094.11- 2013  干式變壓器

四.結構特點

A、鐵芯

鐵芯是變壓器的核心部分之一，鐵芯制造工藝的好壞，直接影響變壓器的損耗和噪音。我公司生產的鐵芯具有顯著的空載損耗低、空載電流低、噪音低的優勢。

a．低噪聲，我公司設計中鐵芯參數選取低噪聲的方案，磁密為15.5千高斯（按常規為16.5千高斯）。

b．進口的優質高導磁冷軋晶粒取向硅鋼片，每片表面均有防腐絕緣涂層覆蓋；

c．使用西安啟源公司的全自動硅鋼片縱剪線，采用計算機程序控制，剪切精度高，毛刺小，具有多頭放料、自動疊碼、自動柱狀收料和步進疊功能，有效地減少了切片的振動次數，保證了硅鋼片完好的晶粒取向結構；

d.鐵芯的載面設計近似圓形，硅鋼片采用45度全斜剪切，芯柱和軛鐵接縫處采用本公司獨有的五步進疊結構，通過這些措施，改善了鐵芯的磁場分布，進一步降低了空載損耗和噪聲水平；

e.鐵芯的疊碼和起立在鐵芯翻轉臺上進行，運用我公司獨有的疊裝技術，并采用鐵芯去角工藝，顯著提高了鐵芯的加工質量和生產效率，將產品的噪音水平降到低限度；

B、線圈

線圈是變壓器的心臟，是干式變壓器技術水平的主要體現載體，針對相關的指標我公司采取了相關的技術革新創新保證了指標的實現，體現了產品的優越性。

SC（B）10型高壓線圈

采用銅導線和絕緣材料一起繞制，采用多段圓筒式結構，層間電壓低，具有較強的承受電壓能力。線圈經過預熱干燥后在環氧樹脂澆注設備中進行真空干燥除去絕緣中的水分和氣體，環氧樹脂和固化劑等化工材料經脫泡處理后通過精密計量按設定的比例壓入靜態混料器中，然后在真空狀態下注入線圈中。澆注結束后，在烘爐中高溫固化后制成固態線圈。在澆注過程中采用靜態混料及薄膜脫泡專有技術，靜態混料技術的應用保證了混合材料具有一致的黏度化學反應程度等理性性質。制成的線圈具有外表美觀、絕緣性能好，局放小，抗短路性能強及難燃自熄的特性，且當工作溫度發生劇烈變化時，線包表面不會龜裂。

低壓線圈

采用德國MKM公司進口的高純度圓邊銅箔與絕緣材料緊密繞制，經過預熱干燥后轉入真空干燥，然后通過全電腦控制的樹脂澆注罐。低壓線圈在西安啟源公司的低壓箔式繞線機進行，該設備是西安啟源公司的新產品，全自動控制，具有恒張力、去毛刺和自動糾偏等功能。制成線圈安匝平衡性好，抗短路過載能力強。

五、技術規范：
電壓組合：10/0.22（KV）（或按用戶要求）

分接范圍：+/-5%或+/-2x2.5%（或按用戶要求）

額定容量：3~250kVA（或按用戶要求）

調壓方式：無勵磁調壓（或按用戶要求）

阻抗電壓：4%（或按用戶要求）

六、使用條件：

滿足下列要求的使用條件為正常使用條件：
a.海拔
海拔不超過1000m。
b.環境溫度
高氣溫 +40℃
高日平均氣溫 +30℃
高年平均氣溫 +20℃
低氣溫 -30℃(適用于戶外式變壓器)
低氣溫 -5℃ (適用于戶內式變壓器)
c.電源電壓的波形

電源電壓的波形似于正弦波。

d.多相電源電壓的對稱性

多相變壓器所連接的電源電壓應近似對

設備監造、檢驗與性能驗收試驗

1、制造監制

1）設備生產期間，歡迎貴方派人到我公司負責設備制造監制。在10個工作日內我公司提供與設備有關的技術數據、產品結構圖和部件圖等資料。

2）設備檢驗均按相關標準規定，由我公司進行各項技術參數的檢驗和試驗，并將測試結果記錄在產品的“出廠檢驗報告”中。

3）主要部件及總體工程的檢驗都應在工廠內結束。供貨方須提供必要的技術數據和圖紙、檢驗、試驗服告給買方。若買方需要，供貨方應解釋所有的試驗事項，直至買方滿意。

2、出廠性能驗收試驗

1）變壓器完全組裝后，按有關規定進行出廠試驗。

2）我公司依據國家、部頒標準進行所有項目試驗。出廠試驗方式、要求及試驗項目符全GB1094-85規定。

3）試驗均在廠內完成具體出廠試驗項目如下：

a）繞組直流電阻測定

b）電壓比試驗及電壓矢量關系校訂

c）阻抗電壓（主分接）和負載損耗測量

d）空載損耗及空載電流測量

e）工頻耐壓試驗

f）繞組絕緣電阻測定

g）局部放電量測量

h）外觀檢驗

七.包裝:木箱包裝
