功能概述

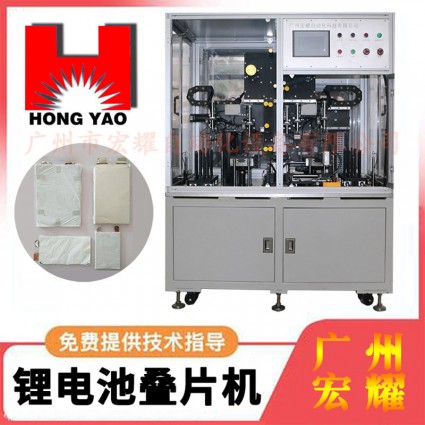

本設備適用于將鋰離子電池電芯的正、負極片與隔離膜做Z形疊片裝配，自動在極組外包隔離膜，自動切斷隔膜，自動貼終止防松膠帶，
手動下料，人工收取電芯.

技能特點

● 正、負極均為單料槽配置，料槽中極片具有實時浮升結構；
● 采用輕微折彎、毛刷、抖動動作和彈性吸盤能有效的防止吸多片現象；
● 二次精確定位，保證極片對齊度；
● 設備設置除塵裝置，能集中收集極片脫落的粉塵，保證機械臺面清潔；
● 正負極壓爪交替壓緊正、負極片，防止出現交叉污染的現象；
● 疊片前正負極料槽用隔板隔開，防止出現交叉污染現象；
● 隔離膜吹干燥離子風，去除隔膜靜電；
● 二次定位安裝超聲波傳感器，能檢測出重片和缺片；
● 采用伺服驅動疊片臺，能使各層極片間受力均勻；
● 采用進口無痕緩沖吸盤，有效防止極片出現吸印，壓痕現象；
● 具有隔膜回收功能和片隔膜糾偏功能。

規格材料            來料            長度           寬度            厚度um           內徑      大外徑

         正極                 片料          65-190        25-100        100~280           ——        ——
         負極                 片料          65-190        25-100         80~280            ——        ——
         正極耳             ——             ≤30           10-50              ——              ——        ——
         負極耳             ——             ≤30           10-50             8~20              ——        ——
         隔膜                 卷料             ——         33-186           16~45           φ76.2       Φ250
